EMC Testi Nedir ? Nasıl Yapılır
EMC testi (Elektromanyetik Uyumluluk testi) nedir nasıl yapılır, bir cihazın veya sistemin elektromanyetik ortamdaki diğer cihazlarla uyum içinde çalışıp çalışmadığını belirlemek için yapılan testlerdir. Bu testler, bir ürünün elektromanyetik girişime (EMI – Electromagnetic Interference) neden olup olmadığını ve elektromanyetik bağışıklığını (EMS – Electromagnetic Susceptibility) ölçer.
EMC Testinin Amaçları
- Elektromanyetik girişim (EMI) testi: Ürünün çevresindeki diğer elektronik cihazlara zarar verip vermediğini kontrol eder.
- Elektromanyetik bağışıklık (EMS) testi: Ürünün, dış elektromanyetik etkiler karşısında düzgün çalışıp çalışmadığını belirler.
EMC Test Türleri
- Radyasyon yayılımı testi: Cihazın çevresine yaydığı elektromanyetik radyasyonu ölçer.
- İletilen emisyon testi: Güç ve sinyal hatlarından yayılan elektromanyetik gürültüyü değerlendirir.
- Elektrostatik deşarj (ESD) testi: Cihazın statik elektrik boşalmalarına karşı dayanıklılığını test eder.
- Hızlı elektriksel geçici rejim (EFT) testi: Cihazın kısa süreli elektriksel darbelere karşı duyarlılığını ölçer.
- Radyo frekans bağışıklık testi: Cihazın radyo frekanslı elektromanyetik alanlara karşı ne kadar dayanıklı olduğunu belirler.
Neden EMC Testi Yapılır?
- Yasal düzenlemelere uyum sağlamak (CE, FCC, IEC, ISO gibi sertifikalar için).
- Elektronik cihazların güvenli çalışmasını sağlamak.
- Ürünlerin piyasaya sürülmeden önce kalite ve performansını doğrulamak.
- Elektromanyetik girişimlerden kaynaklanan arızaları önlemek.
Bu testler genellikle özel EMC laboratuvarlarında yapılır ve uluslararası standartlara (IEC 61000, EN 55032, CISPR 22 vb.) göre gerçekleştirilir.
EMC Testi Nasıl Uygulanır
EMC testi, bir cihazın elektromanyetik uyumluluğunu değerlendirmek için özel test laboratuvarlarında gerçekleştirilir. Test süreci, cihazın yaydığı elektromanyetik girişimi (EMI) ve dış elektromanyetik etkilere karşı bağışıklığını (EMS) ölçmeye yönelik çeşitli aşamalardan oluşur.
1. Test Öncesi Hazırlık
- Standartların Belirlenmesi: Test edilecek cihazın hangi standartlara tabi olduğu belirlenir (örneğin CE, FCC, IEC 61000, CISPR).
- Test Ortamının Seçilmesi:

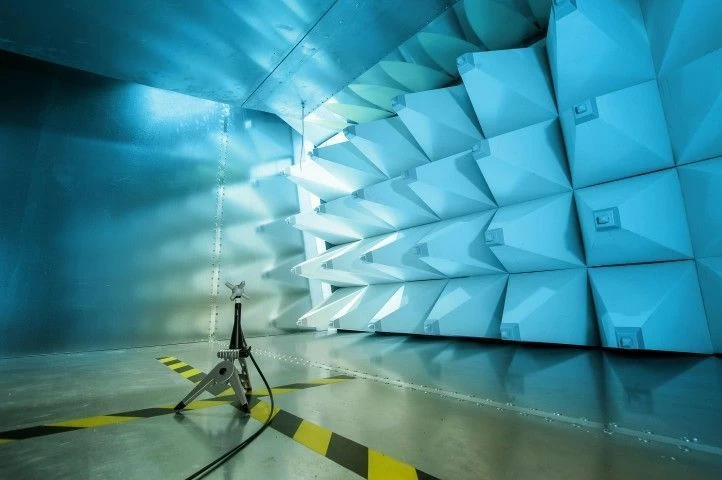

- Anekoik oda (yansıtmasız oda): Radyo frekanslarının yansımalarını önleyen bir odada test yapılır.
- EMC test odası (Faraday kafesi): Dış elektromanyetik etkilere kapalı bir alanda test edilir.
- Test Ekipmanlarının Hazırlanması: Spektrum analizörü, osiloskop, antenler, akım probları gibi ölçüm cihazları kullanılır.
- Cihazın Test Düzeneğine Yerleştirilmesi: Test edilecek cihaz (EUT – Equipment Under Test) çalışır hale getirilir ve test masasındaki doğru konumuna yerleştirilir.
2. EMC Test Süreci
A) Elektromanyetik Girişim (EMI) Testleri
Cihazın çevresine yaydığı elektromanyetik radyasyonun, güç kabloları veya hava yoluyla diğer sistemlere zarar verip vermediğini test eder.
Yöntemler:
- Radyasyon yayılımı testi:
- Antenler aracılığıyla cihazın yaydığı radyo frekans sinyalleri ölçülür.
- Genellikle 10m veya 3m test mesafesi kullanılır.
- İletilen emisyon testi:
- Cihazın güç hatları veya sinyal kabloları üzerinden yaydığı elektromanyetik gürültü ölçülür.
- LISN (Line Impedance Stabilization Network) cihazı kullanılır.
B) Elektromanyetik Bağışıklık (EMS) Testleri
Cihazın dış elektromanyetik sinyallere maruz kaldığında nasıl tepki verdiğini belirler.
Yöntemler:
- Elektrostatik Deşarj (ESD) Testi
- Cihaz, insan dokunuşu gibi durumları simüle etmek için yüksek voltajlı elektrostatik deşarjlara maruz bırakılır.
- 2 kV ile 15 kV arasında değişen seviyelerde test yapılır.
- Hızlı Elektriksel Geçici Rejim (EFT) Testi
- Cihaz, ani elektriksel darbelerle test edilir.
- Güç hatlarına kısa süreli elektriksel ani değişimler uygulanır.
- Radyo Frekans Bağışıklık Testi
- Cihaza belirli bir frekans aralığında elektromanyetik dalgalar uygulanır.
- Cihazın bu sinyallere karşı çalışmasını sürdürebilir olup olmadığı ölçülür.
- Manyetik Alan Bağışıklık Testi
- Cihaz, endüstriyel ortamda olası manyetik alanlara karşı test edilir.
3. Test Sonrası Değerlendirme
- Veri Analizi: Ölçülen elektromanyetik emisyon değerleri, belirlenen standartlarla karşılaştırılır.
- Uyumluluk Raporu: Cihaz testlerden geçtiyse uygunluk belgesi verilir, başarısız olduysa iyileştirme önerileri sunulur.
- Tekrar Testi (Gerekirse): Başarısız olan cihazlar üzerinde gerekli tasarım değişiklikleri yapıldıktan sonra tekrar test edilir.
Sonuç ve Belgelendirme
Eğer ürün, ilgili standartlara uygunsa CE, FCC, ISO 17025, EN 55032 vb. gibi uygunluk belgeleri alarak piyasaya sürülebilir.
Bu süreç, özellikle elektronik cihaz üreten firmalar için zorunlu bir adımdır ve ürünün hem güvenliği hem de kalite standartlarına uygunluğunu garanti eder.
EMC Testi Sonrası CE Belgelendirmesi
EMC Testi Sonrası CE Belgelendirme Süreci
CE belgesi (Conformité Européenne), Avrupa Birliği (AB) ülkelerinde bir ürünün sağlık, güvenlik ve çevre koruma gerekliliklerine uygun olduğunu gösteren bir işarettir. EMC testi, CE belgelendirme sürecinin önemli bir parçasıdır çünkü birçok elektronik ürün Elektromanyetik Uyumluluk (EMC) Direktifi (2014/30/EU) kapsamına girer.
1. CE Belgelendirme İçin Gerekli Adımlar
A) Ürün Kapsamının Belirlenmesi
Ürünün CE belgesi gerektirip gerektirmediği ilgili AB direktiflerine bakılarak belirlenir.
Örneğin:
- EMC Direktifi (2014/30/EU) → Elektrik ve elektronik cihazlar
- Alçak Gerilim Direktifi (LVD – 2014/35/EU) → 50V-1000V AC veya 75V-1500V DC ile çalışan cihazlar
- Radyo Ekipmanları Direktifi (RED – 2014/53/EU) → Kablosuz/radyo frekansı içeren cihazlar
Eğer ürün birden fazla direktife tabi ise, tüm gerekliliklere uyum sağlamalıdır.
B) EMC Testlerinin Yapılması
Ürün, bağımsız bir akredite EMC test laboratuvarında veya üretici tarafından yaptırılan testlerle değerlendirilir.
Başlıca testler:
✔ Elektromanyetik girişim (EMI) testleri
✔ Elektromanyetik bağışıklık (EMS) testleri
✔ Elektrostatik deşarj (ESD) testleri
✔ Radyasyon ve iletim testleri
Eğer ürün testlerden geçemezse, tasarım değişiklikleri yapılarak yeniden test edilmelidir.
C) Teknik Dosyanın Hazırlanması
CE işareti iliştirilmeden önce, ürünle ilgili teknik dosya oluşturulmalıdır. Bu dosya, ürünün CE gerekliliklerine uygunluğunu kanıtlayan tüm belgeleri içerir.
Teknik Dosyada Bulunması Gerekenler:
–Ürün Tanımı → Teknik çizimler, bileşen listesi
–Uygulanan AB Direktifleri ve Standartlar → EMC, LVD, RED vb.
–Test Raporları → EMC testleri ve varsa diğer güvenlik testleri
–Risk Analizi ve Değerlendirme
–Kullanım Kılavuzu ve Etiketleme
–Uygunluk Beyanı (DoC – Declaration of Conformity)
D) AT Uygunluk Beyanı (DoC) Hazırlama
Üretici, AT Uygunluk Beyanı (Declaration of Conformity – DoC) hazırlayarak ürünün ilgili AB direktiflerine uygun olduğunu beyan eder.
AT Uygunluk Beyanı İçeriği:
-Üretici veya ithalatçının adı, adresi
-Ürünün adı, modeli ve seri numarası
-Uygulanan direktifler (EMC 2014/30/EU vb.)
-Kullanılan test standartları (EN 55032, EN 61000 vb.)
-İmza ve tarih
E) CE İşaretinin Ürüne Yerleştirilmesi
Tüm testler tamamlanıp teknik dosya ve uygunluk beyanı hazırlandıktan sonra, üretici ürünün üzerine CE işaretini iliştirir.
✔ CE işareti görünür, okunaklı ve kalıcı olmalıdır.
✔ CE işaretinin boyutu en az 5 mm olmalıdır.
✔ Yanlış veya sahte CE işareti kullanımı yasaktır.
2. CE Belgesini Kim Verir?
- Üretici veya İthalatçı → CE belgesi için kendisi beyan edebilir (çoğu elektronik cihaz için).
- Onaylanmış Kuruluş (Notified Body) → Yüksek riskli ürünler için (örn: tıbbi cihazlar) bağımsız bir yetkili kuruluş tarafından CE uygunluğu değerlendirilir.
3. CE Belgesinin Önemi ve Yasal Zorunluluklar
✔ AB Ülkelerinde Satış: CE işareti olmadan ürün AB pazarında satılamaz.
✔ Gümrük Geçişleri: Avrupa’ya ithal edilen cihazlar için CE uygunluğu şarttır.
✔ Denetimler ve Cezalar: Yanlış veya eksik CE işareti tespit edilirse ürün toplatılabilir veya yasal işlem uygulanabilir.
Bu süreci eksiksiz tamamlayan üreticiler, AB içinde serbestçe ürün satabilir ve dağıtabilir.
Daha ayrıntılı bilgi için Test & Ölçüm Departmanı ile iletişime geçebilirsiniz.”
